Водяной насос (помпа) ЗИЛ-130 (в сборе со шкивом) 130-1307009-Б3 (пр-во Литва)

Водяной насос (помпа) ЗИЛ-130 (в сборе со шкивом) 130-1307009-Б3

Водяной насос центробежного типа. Расположен в передней части блока цилиндров. Шкив коленвала двигателя двумя ремнями соединяется со шкивом привода насоса и вентилятора, а третий ремень приводит в действие компрессор.

Насос состоит из корпуса, в котором находится крыльчатка и корпуса подшипников, соединение которых герметизировано прокладкой. Валик насоса возвращается в двух шарикоподшипниках, оборудованных сальниками, которые предотвращают утечку масла из полости. Передний подшипник зафиксирован ярым кольцом, а задний удерживается дистанционной втулкой от осевого перемещения. Крыльчатка с помощью металлической ступицы крепится на заднем конце валика. При вращении крыльчатки рабочая жидкость из подводящего патрубка поступает в ее центр,увлекается лопастями и под действием центробежных сил отбрасывается к стенкам корпуса и дальше через приливы поступает в рубашку охлаждения двигателя автомобиля.

Герметичность деталей вращения, которые расположены в корпусе насоса, обеспечивается за счет самоподжимающего сальника, установленного в крыльчатке и состоящего из уплотнительной шайбы, резиновой манжеты и пружины, которая прижимает шайбу к торцу корпуса подшипников. Крестообразными выступами шайба входит в пазы крыльчатки и фиксируется обоймой. На переднем конце валика с помощью втулки установлена ступица крепления шкива привода водяного насоса и вентилятора. В корпусе подшипников выполнено отверстие, через которое жидкость при износе деталей сальника вытекает наружу. Смазка подшипников осуществляется через масленку.

Исполнение: чугунныйкорпус, в сборе со шкивом.

Применение: ЗИЛ-130/131/137/433360/442160/494560.

Каталожный номер: 130-1307009-Б3.

Страна производитель: Литва.

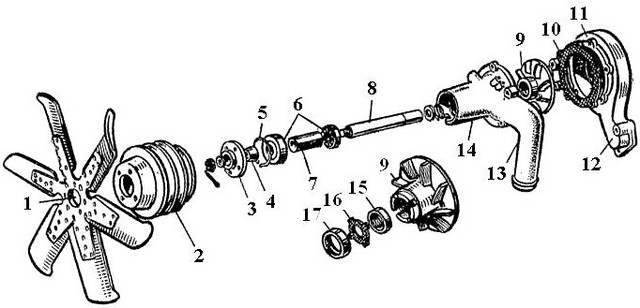

1 – вентилятор; 2 – 3х-ручевой шкив; 3 – ступица; 4 – втулка; 5 – упорное кольцо; 6 – шарикоподшипники; 7 – дистанционная втулка; 8 – валик; 9 – крыльчатка; 10 – прокладка; 11 – корпус крыльчатки; 12 – приток; 13 – подводящий патрубок; 14 – корпус подшипников; 15 – резиновая манжета; 16 – шайба; 17 – обойма.
